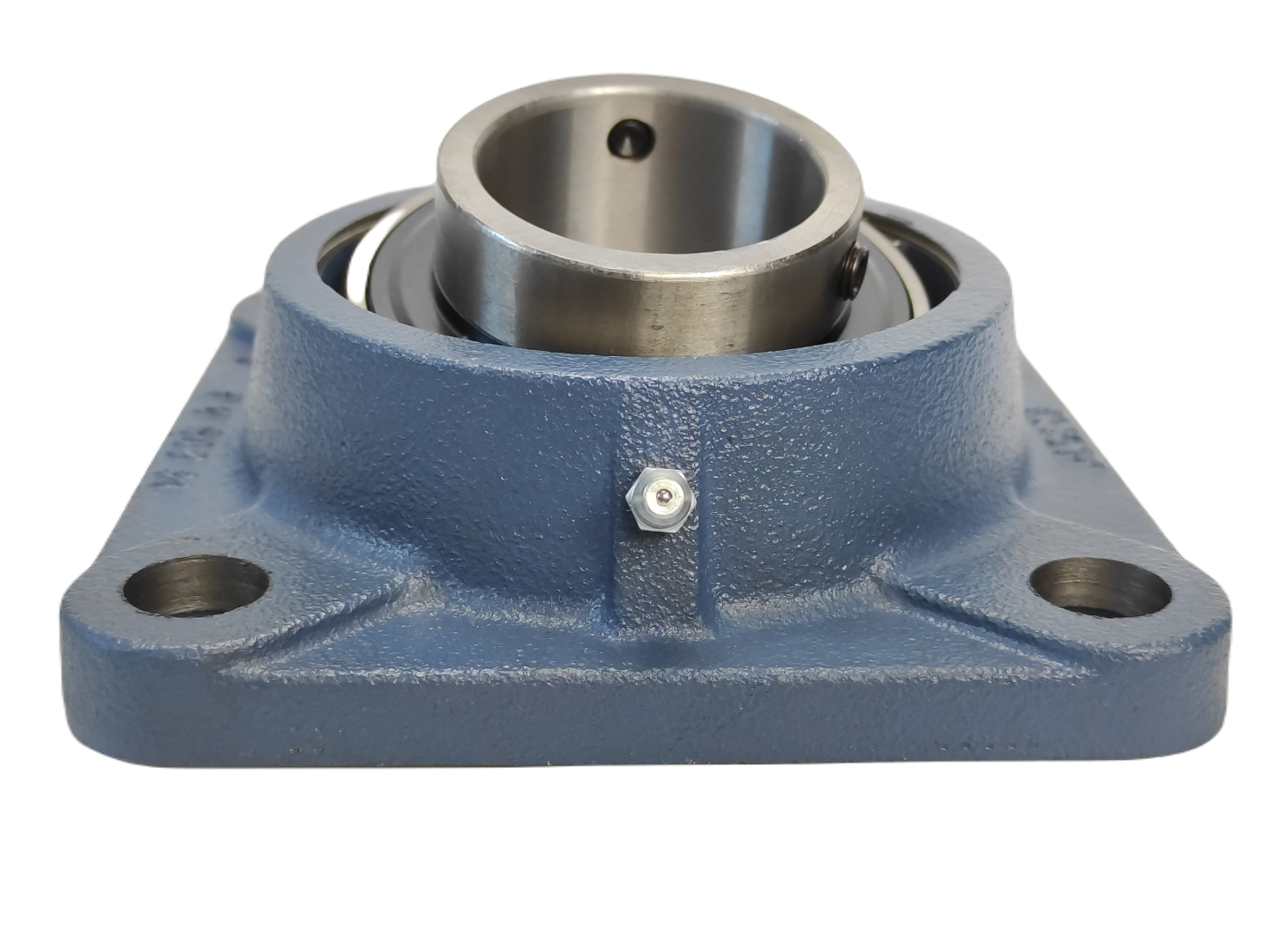

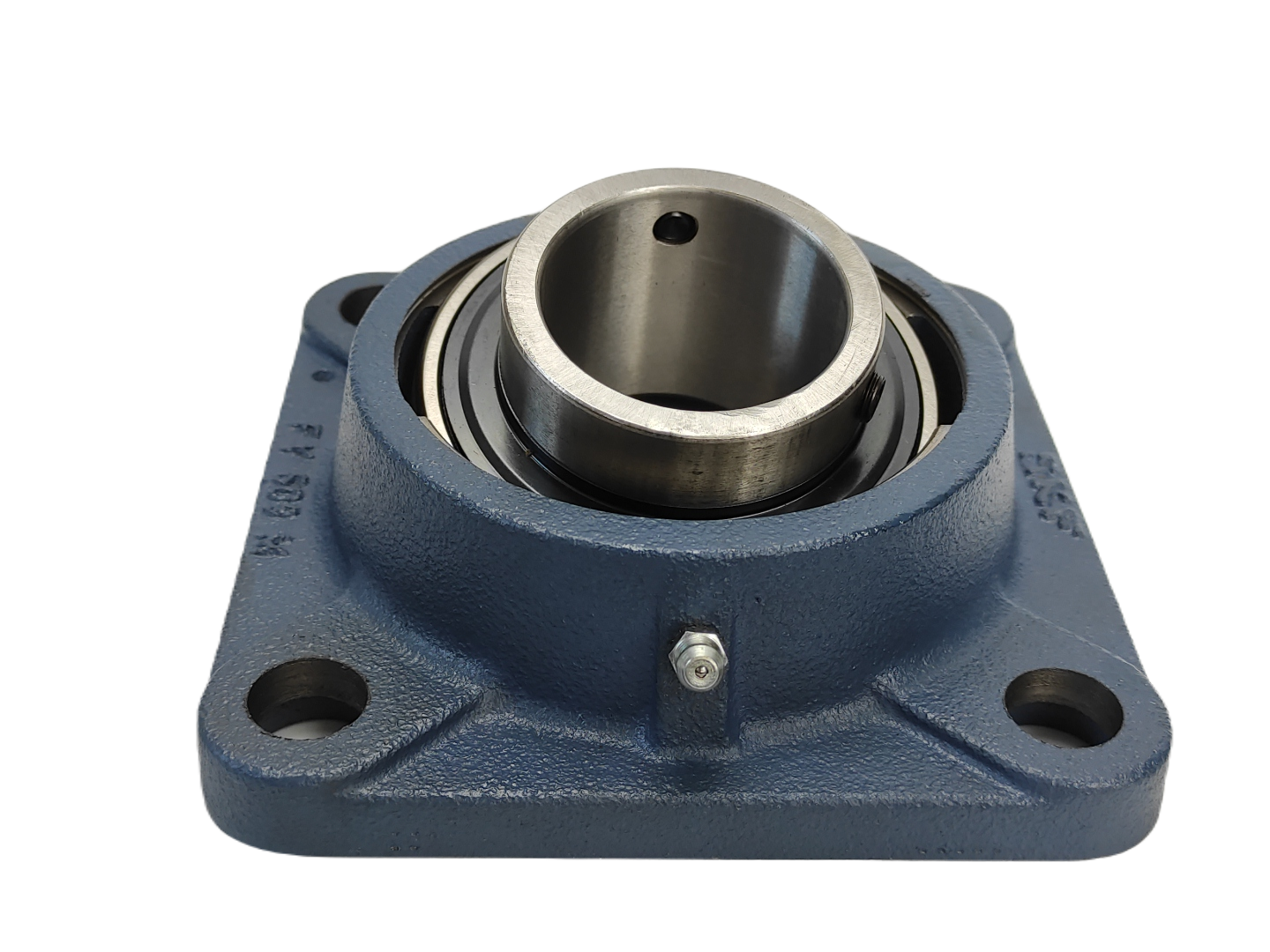

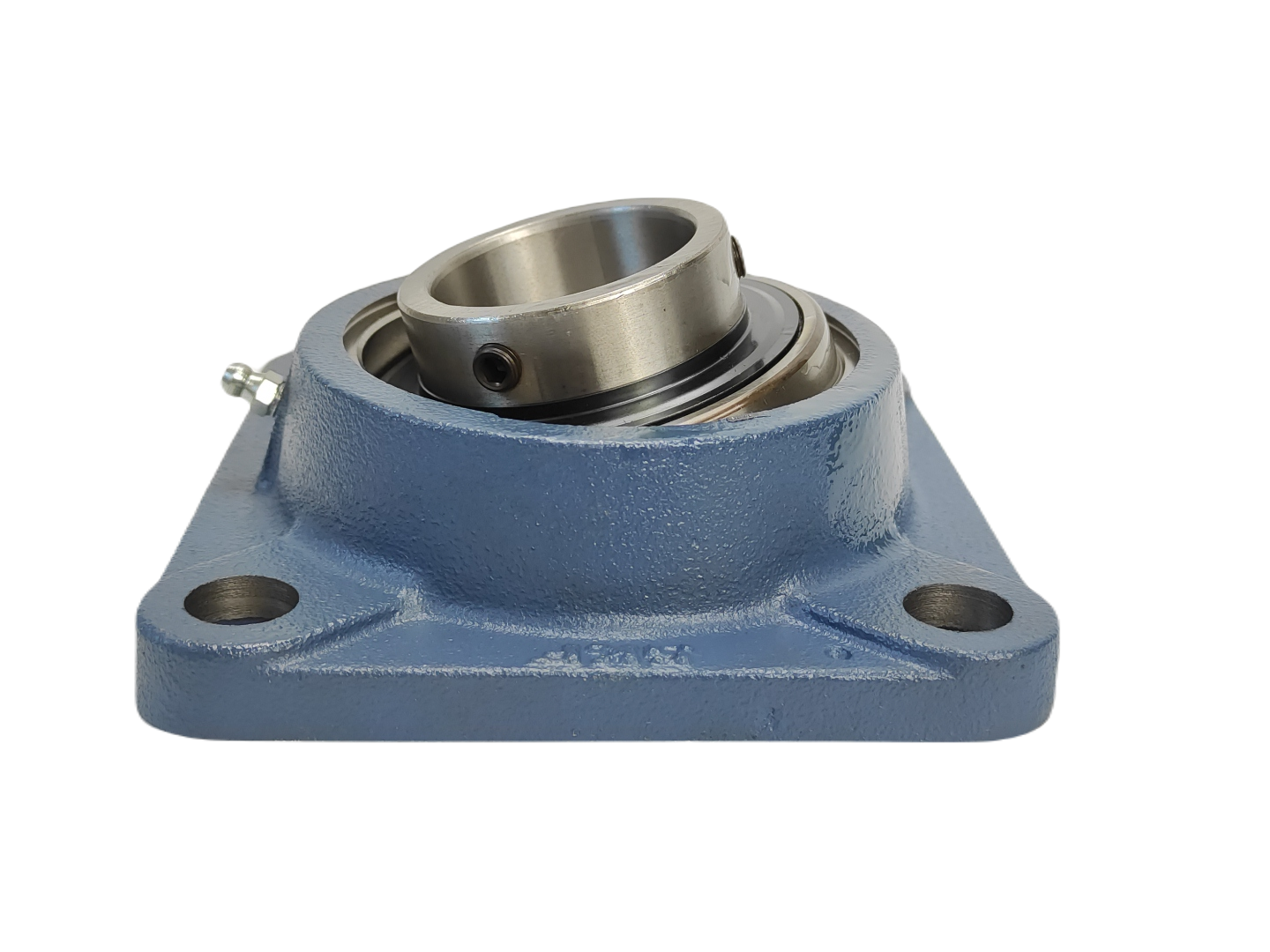

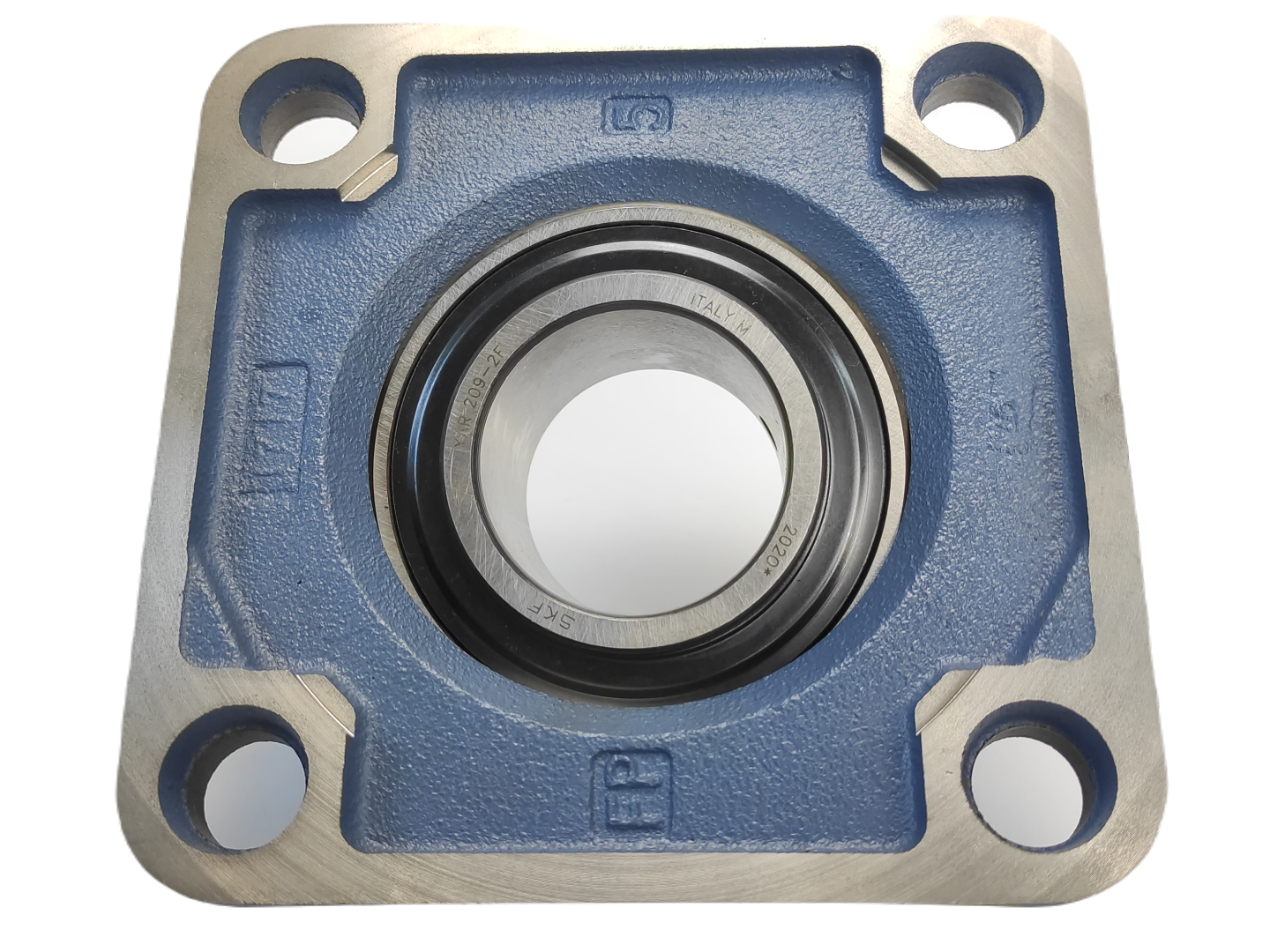

Name: CASE Kombajn oprawa łożyska - Motofarma.pl
SKU: 24873
Price: 327.33 PLN
Availability: InStock

Opis

d	45 mm	Średnica otworu
d₁	≈56.8 mm	Średnica zewnętrzna pierścienia wewnętrznego
A	39 mm	Szerokość całkowita
A₁	14 mm	Szerokość kołnierza
A₃	3.2 mm	Głębokość wybrania centrującego
A₅	26.5 mm	Wystawanie pokrywy zamykającej
B	49.2 mm	Szerokość pierścienia wewnętrznego
B₄	8 mm	Odległość od powierzchni czołowej elementu zabezpieczającego do środka gwintu
D_b1	102 mm	Górna średnica zewnętrzna
D_b2	112 mm	Średnica zewnętrzna u podstawy
D_c	119.1 mm	Średnica wgłębienia centrującego obudowy
J	105 mm	Odległość między śrubami mocującymi
L	137 mm	Długość całkowita
N	16 mm	Średnica otworu pod śrubę mocującą
s₁	30.2 mm	Distance from locking device side face to raceway centre
T	54.2 mm	Overall unit width

KOŁKI USTALAJĄCE
J₆	123 mm	Rozstaw kołków ustalających
J₇	33.5 mm	Przesunięcie osiowe kołków ustalających
N₄	4 mm	Zalecana średnica kołków ustalających

Nominalna nośność dynamiczna	C	33.2 kN
Nominalna nośność statyczna	C₀	21.6 kN
Graniczne obciążenie zmęczeniowe	P_u	0.915 kN
Prędkość graniczna		4 300 r/min
		Limiting speed with shaft tolerance h6

Wkręt dociskowy	G₂	M8x1
Rozmiar klucza sześciokątnego do wkręta dociskowego		4 mm
Zalecany moment dokręcenia dla wkręta dociskowego		6.5 N·m
Zalecana średnica dla śrub mocujących, mm	G	14 mm
Zalecana średnica dla śrub mocujących, cale	G	0.5625 in
